КРАН ПРОБКОВЫЙ

 Пробковый кран является одним из видов арматуры трубопроводов и предназначается для подачи жидкости по трубопроводу или для изменения ее количества.

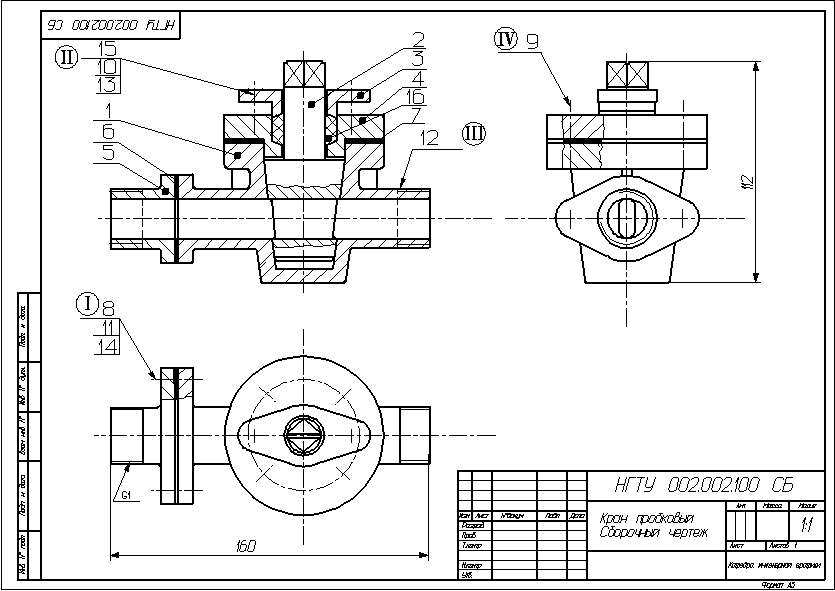

Кран состоит из корпуса 1, в котором установлена коническая пробка 2, верхним основанием конуса упирающаяся в крышку. Крышка 4 закреплена на корпусе винтами 9. На крышке 4 установлена втулка сальника 3, которая уплотняет пробку 2 сальниковой набивкой 16. Втулка сальника 3 закреплена на крышке при помощи шпилек 15, шайб 13 и гаек 10. Для поворачивания пробки в нужное положение на свободном конце ее выполнен квадрат, на которой надевается рукоятка (на чертеже она не изображена). Фланец 5 крепится к корпусу при помощи болтов 8, шайб 14 и гаек 11. На чертеже кран изображен в открытом положении.

При повороте пробки 2 изменяется поперечное сечение или полностью закрывается отверстие в корпусе, по которому проходит жидкость, соответственно изменяется количество жидкости, проходящей через кран, или подача ее полностью прекращается. К корпусу подсоединяются два трубопровода (на чертеж они не показаны), по которым проходит жидкость, с одной стороны – к резьбовому концу фланца 5, с другой – к муфте 12, которую необходимо установить на резьбовом патрубке корпуса.

Полное прилегание сопрягаемых поверхностей пробки 2 и корпуса 1 достигается конической формой этих деталей. Уплотнение пробки 2 осуществляется при помощи сальниковой набивки 16. Герметизация корпуса 1 и крышки 4 обеспечена прокладкой 7, а фланца 5 и корпуса 1 – прокладкой 6.

Методические указания

 Чертеж пробкового крана выполнить на формате А2 в масштабе 1:1 в трех изображения. На виде сверху выполнить местный разрез по соединению фланца 5 и корпуса 1 болтом, на виде слева – по соединению крышки 4 и корпуса 1 винтом.

На чертеже выполнить следующие соединения :

I – соединить корпус 1 и фланец 5 болтами 8 ( резьба М10 ),

Установить пружинные шайбы 14 и гайки 11;

II – соединить крышку 4 и втулку сальника 3 шпильками 15 ( резьба М8), с гайками 10, установить пружинные шайбы 13;

III – подсоединить к корпусу 1 муфту 12 ( резьба G1 );

VI – выполнить соединение корпуса 1 и крышки 4 винтами 9, (резьба М10 ).

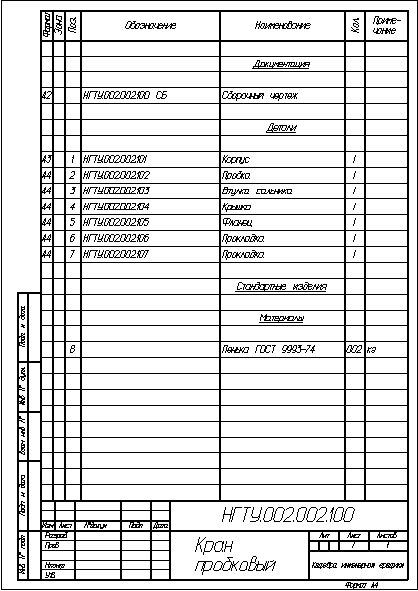

Заполнить в спецификации графу “Стандартные изделия”.
