При оформлении чертежа следует руководствоваться положениями государственных стандартов:

ГОСТ 2.303-68 «Линии»;

ГОСТ 2.305-68 «Изображения – виды, разрезы, сечения»;

ГОСТ 2.306-68 «Обозначение графические материалов и правила их нанесения на чертежах»;

ГОСТ 2.307-68 «Нанесение размеров и предельных отклонений»;

ГОСТ 2.309-73 «Обозначение шероховатости поверхности» с учетом изменения №3 принятого Межгосударственным советом по стандартизации, метрологии и сертификации (протокол № 21 от 28.05.2002);

ГОСТ 2.316-68 «Правила нанесения на чертежах надписей, технических требований и таблиц»;

ГОСТ 2.104-2006 «Основные надписи».

Открываем модель сборки ролика  .

На инструментальной панели Редактирование детали нажимаем кнопку Новый чертеж из модели

Для передачи геометрической формы ролика достаточно одного изображения – фронтального разреза.

На инструментальной панели Обозначение нажимаем кнопку Линия разреза.

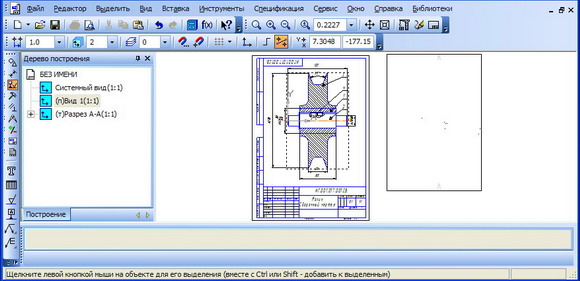

На инструментальной панели Ассоциативные виды нажимаем кнопку Разрез/сечение и указываем  линию разреза и положение разреза на чертеже.

Редактируем полученное изображение.

Шпонку и вал показывать не разрезанными.

Проводим осевую линию.

На инструментальной панели Обозначения нажимаем кнопку Осевая линия по двум точкам.

Используя инструментальную панель Размеры наносим необходимые размеры на чертеже.

Предельные отклонения размеров задаем в соответствии со значениями, предложенными на примере оформления чертежа ролика.

Задаем значение шероховатости поверхностей, используя кнопку Обозначение позиций инструментальной панели Обозначения.

Гасим вид слева.

Заполняем графы штампа основной надписи.

Сохраняем чертеж.

Начинаем формировать спецификацию сборочного чертежа.

В спецификации будет три раздела:

1. Документация;

2. Детали;

3. Стандартные изделия.

Добавляем первую деталь – Втулка в спецификацию.

Переходим в режим редактирования объектов спецификации.

Добавляем вторую деталь Вал в спецификацию.

Добавляем третью деталь Ролик в спецификацию.

Добавим новый раздел - Стандартные изделия.

К стандартным изделиям относится Шпонка.

Заполняем раздел - Документация.

Создаем новый документ - Спецификация.

На инструментальной панели Спецификация нажимает кнопку Управление сборкой.

Выбираем сборочный чертеж.

Считываем спецификацию.

Переходим в режим разметка страницы.

Редактируем основную надпись.

Сохраняем спецификацию.

В результате выполненного упражнения получается сборочный чертеж и спецификация .
