Упражнение 1. Использование панели "Геометрия" для создания фрагмента чертежа |
|

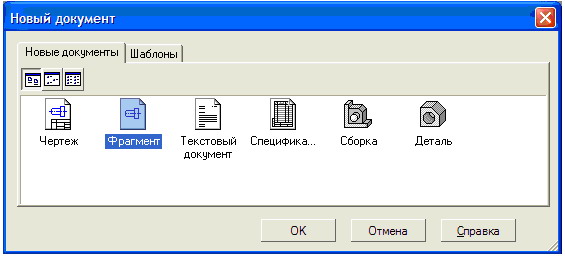

1. Создать файл: фрагмент…frw

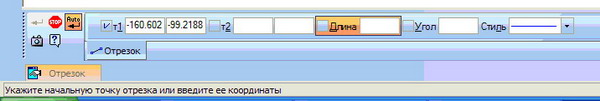

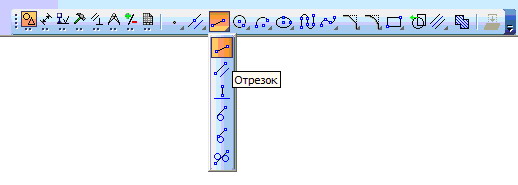

2. Начертить отрезки AB1, AB2, CD, B2F
а) координаты А (0, 10), B1 (110, 70)
б) B2 относительно А под углом 75о длина АB2 = 100

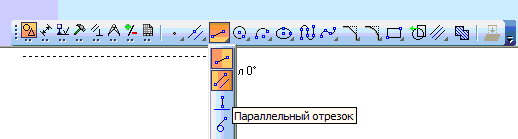

в) координаты С (60,10), длина CD = 110 параллелен AB1
г) B2F=120 перпендикулярен CD
3. Отрезки обозначить: Компактная панель – Обозначения – Ввод текста.
|
|
По умолчанию используется надстрочный индекс, для включения подстрочного индекса использовать клавишу <→> . Эта же клавиша используется в дроби для перехода от числителя к знаменателю. |

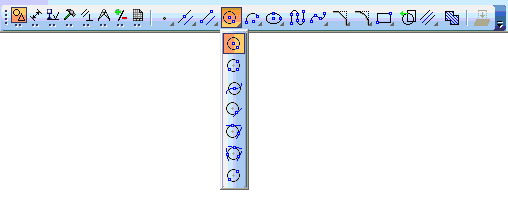

4. Начертить окружность

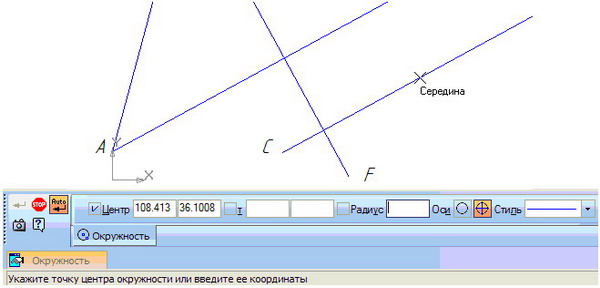

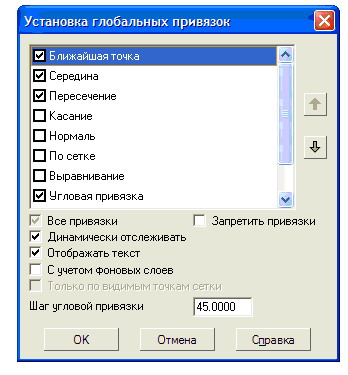

а) центр – середина CD R=25. Оси включить. (привязка к середине)
б) вписанную в треугольник, образованный отрезками AB1, AB2, B2F.
в) по двум точкам E1 (70,100), E2 (60,70). Оси отключить.
5. Построить прямоугольник DKLN с вершиной в точке D, высотой 40мм шириной 60мм.
6. Вписать эллипс в прямоугольник DKLN. Стиль линии – штриховая основная.
7. Сохранить фрагмент в личную папку.

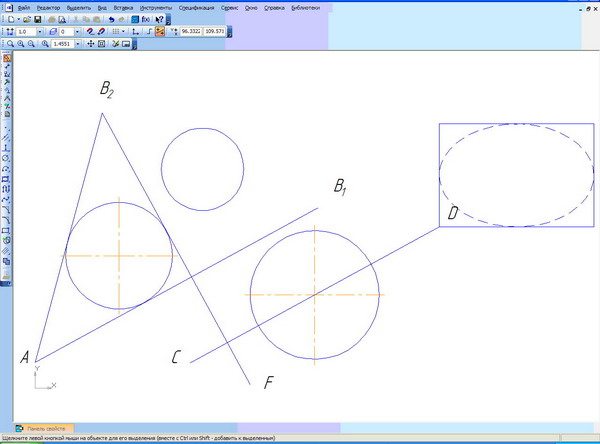

Ответы
 |
|
