Задание 2. Пересечение поверхностей
|
|
Задание 2. Пересечение поверхностей |
|
|
|
1 уровень 20 баллов. |

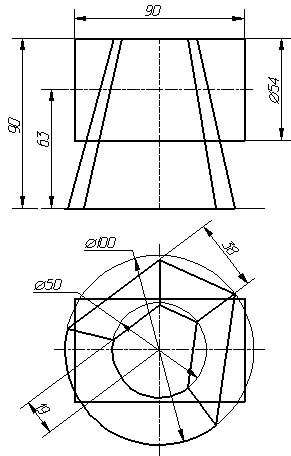

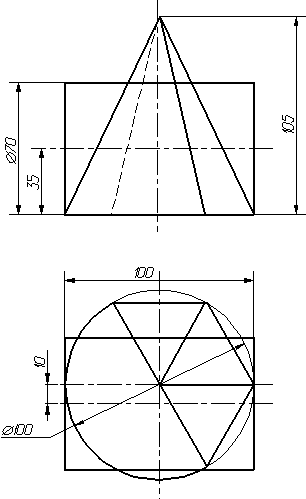

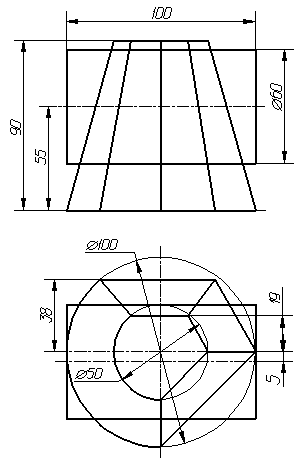

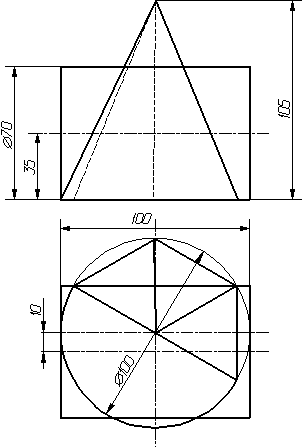

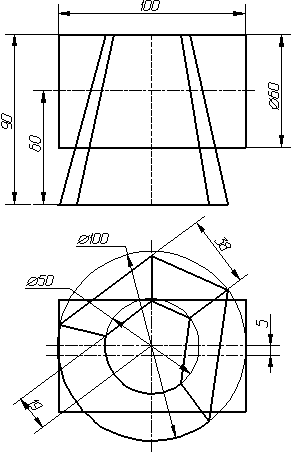

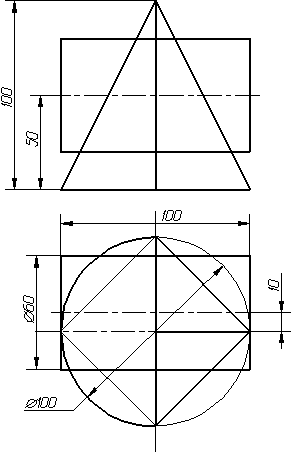

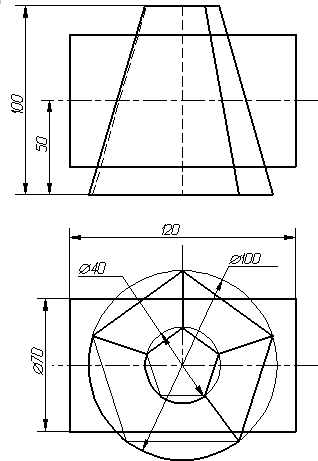

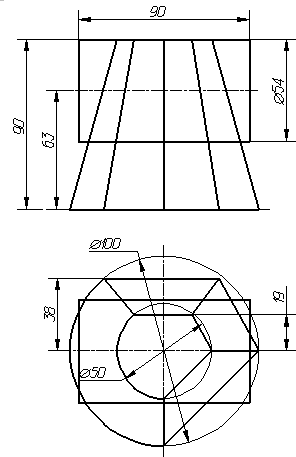

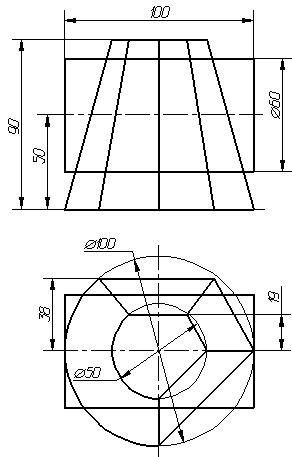

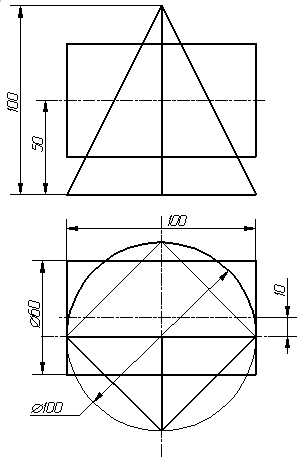

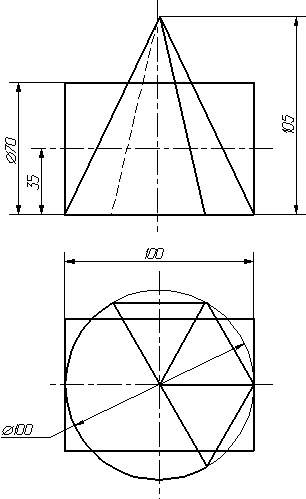

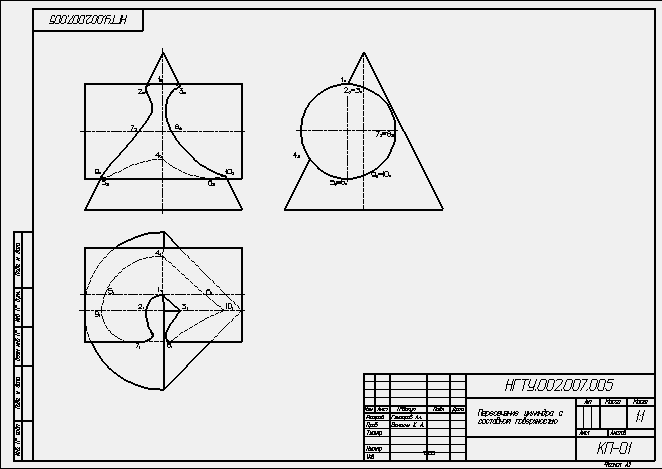

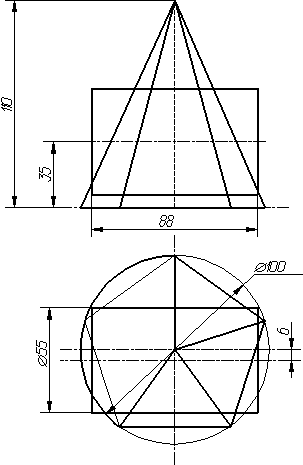

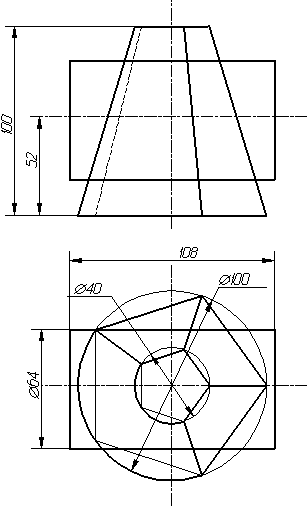

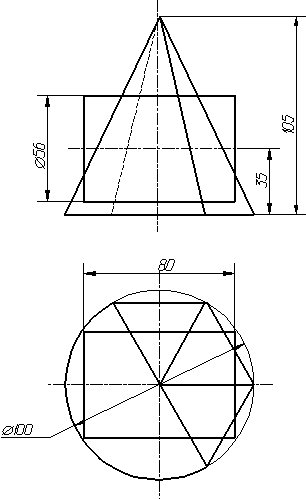

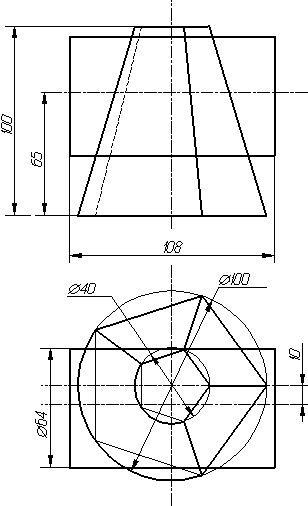

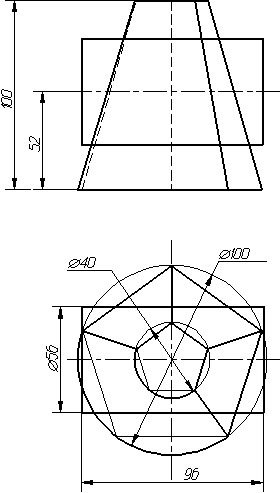

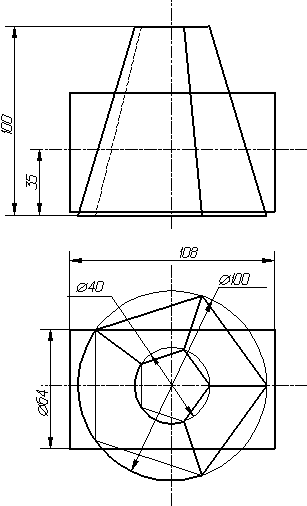

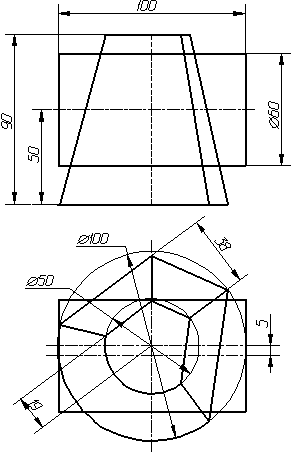

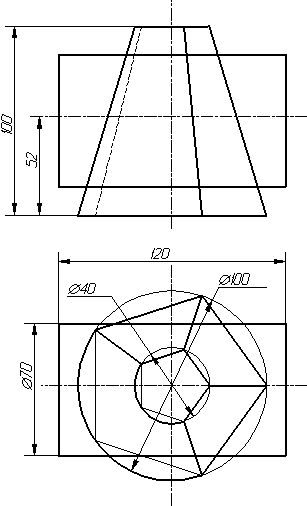

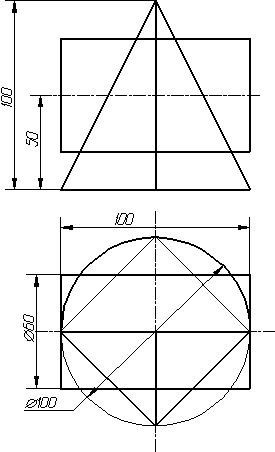

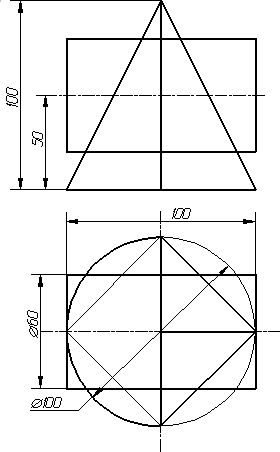

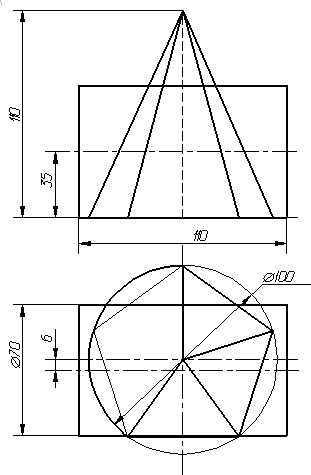

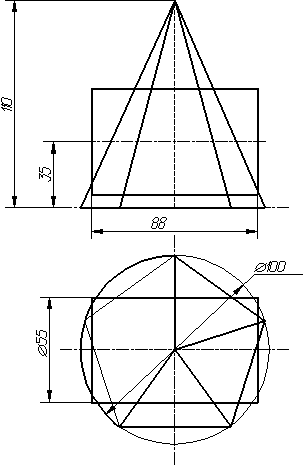

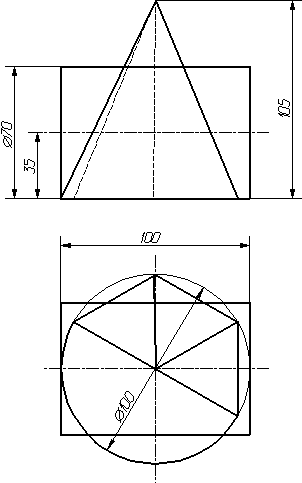

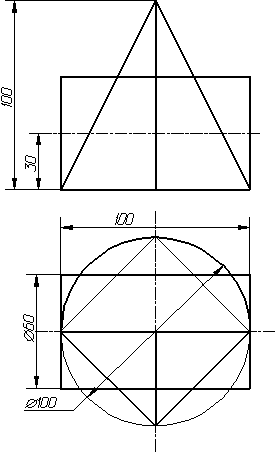

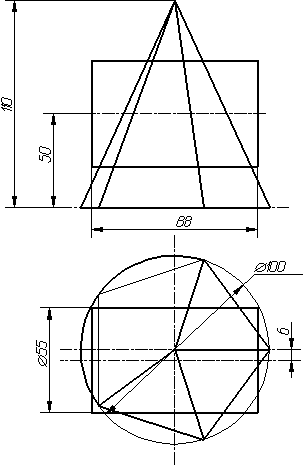

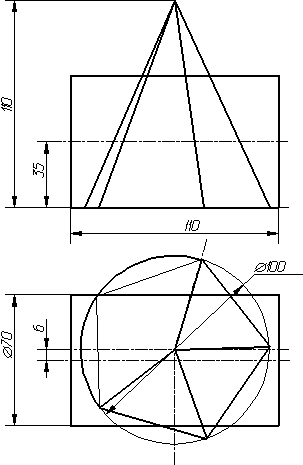

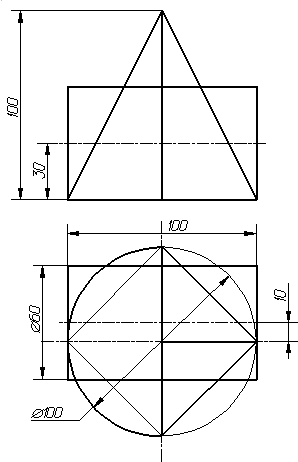

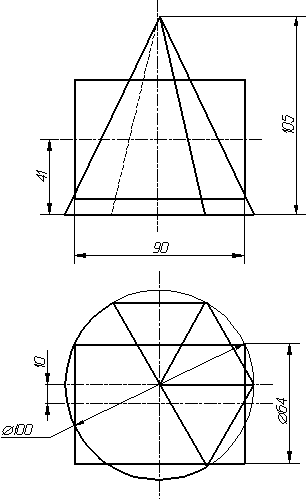

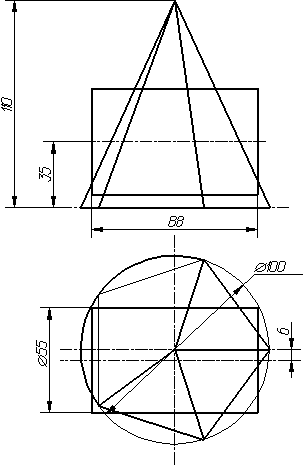

На основании исходных данных построить три проекции пересекающихся цилиндра и составной поверхности. (образец оформления задания) |
|
2 уровень 25 баллов. |
1 уровень + Построить натуральную величину сечения проецирующей плоскостью. |
|
3 уровень 30 баллов. |
1 уровень + Построить наложенные сечения проецирующей плоскостью и его натуральную величину. |
Секущая плоскость задается преподавателем после выполнения 1-го уровня
|
|
|
|
