Проекции с числовыми отметками. |
|
|
|
|
В проекциях с числовыми отметками плоскость проекций Пi называют плоскостью нулевого уровня и обозначают П0. Идея этого метода состоит в том, что на плоскость П0 ортогонально проецируют точку и вместе с проекцией точки задают ее расстояние до плоскости П0 (рис. 5). Это расстояние называют числовой отметкой точки и задают обычно в метрах. Числовую отметку точки пишут внизу справа от обозначения ее изображения. Если плоскость нулевого уровня расположена горизонтально, то чертеж называют планом. На плане всегда указывают линейный масштаб и при необходимости дают ориентацию относительно сторон света. Очень удобно в проекциях с числовыми отметками изображать линии уровня, все точки которых имеют одинаковые отметки. Линии уровня проецируются на П0 без искажения своей формы (применяется в картографии). |
|
|
||
|
|
||
|

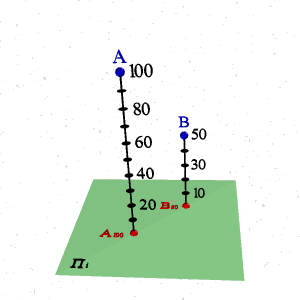

Рисунок 5. Метол с числовыми отметками |
||
Проекции с числовыми отметками позволяют просто решать многие задачи. Обратимость чертежей в проекциях с числовыми отметками очевидна.
Зарождение идеи этого метода относят к средним векам. Уже тогда многие народы, пользующие картами с показаниями морских глубин, умели изображать точку при помощи ее проекции и отметки. Однако теоретическое обоснование метод получил лишь в 19 веке, благодаря французскому военному инженеру – капитану Нуазе (1823 г.).
Чертежи в проекциях с числовыми отметками построены на одной
плоскости проекций – на одной картине и часто называются
однокартинными.
|
|
 |
|
