Приложение  8

Виды контроля и форма их проведения

Входной контроль

Ф.И.О. …………………………….  Группа ……………………………………

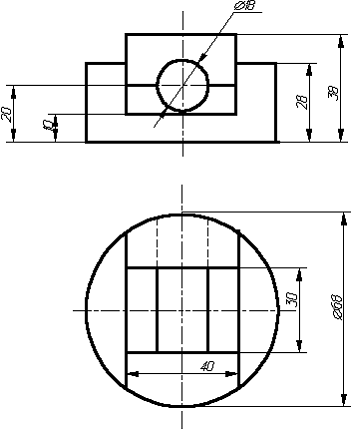

                    По двум видам детали построить ее третий вид





















Ф.И.О. …………………………….  Группа ……………………………………



Постройте, с учетом видимости, недостающие проекции точек А, Б, В, Г  и линии  т, расположенных на поверхности пирамиды.



Невидимую проекцию точки заключить в скобки, а невидимую часть линии провести штриховой линией.

Текущий контроль

Программный контроль «Точка»

№

ответ

вопрос

1

2

3

4

1

На каком чертеже правильно обозначены плоскости проекций?

2

На каком рисунке правильно изображена схема образования чертежа?

3

Какой чертеж соответствует расположению точки А в   I-ой четверти?

4

На каком чертеже точка В далее отстоит от плоскости П2 нежели точка А?

Программный контроль «Прямая»

№

ответ

вопрос

1

2

3

4

1

Определить какая из прямых, заданных на чертеже - горизонтальная прямая.

2

Определить какая из прямых, заданных на чертеже – профильно проецирующая прямая.

3

Определить на каком из чертежей точка А принадлежит прямой а.

4

Определить на каком из чертежей правильно определен угол наклона отрезка АВ к плоскости П1 (a).

Программный контроль «Плоскость»

№

ответ

вопрос

1

2

3

4

1

Определить на каком чертеже задана горизонтально проецирующая плоскость.

2

Определить на каком чертеже точка А принадлежит заданной на чертеже плоскости.

3

Определить на каком чертеже задана фронталь плоскости треугольника АВС.

4

Определить на каком чертеже прямая, заданная отрезком АВ принадлежит плоскости треугольника.

Контрольная работа «Точка, прямая, плоскость»

Вариант №1

Задача 1

Задача 2

Задача 3

Построить линию пересечения плоскостей АВС и mn.

Определить расстояние между прямыми а и в.

Построить геометрическое место точек, равноудаленных от концов отрезка АВ.





Пример экзаменационного билета

Новосибирский государственный технический университет

Экзаменационный билет № 1

По дисциплине «Начертательная геометрия и инженерная графика»

  1. Описать сущность метода замены плоскостей проекций. Определить расстояние от точки Е до прямой, заданной отрезком АВ.


  1. Сформулировать условие принадлежности точки и линии поверхности. Построить три проекции линии АВ, лежащей на поверхности конуса.

  1. Построить три вида детали, выполнить необходимые разрезы, проставить размеры.

   Составил ст. преподаватель                                                               Вольхин К.А.

   Утверждаю : зав. кафедрой   ИГ ,доцент                                                      Буров В.Г.
