Приложение 5

Алгоритм решения задачи на модели

Определить натуральную величину отрезка АВ прямой общего положений. Из свойства параллельного проецирования известно, что отрезок проецируется на плоскость в натуральную величину, если он параллелен этой плоскости.

Выберем новую плоскость проекций П4, параллельно отрезку АВ и перпендикулярно плоскости П1. Введением новой плоскости, переходим из системы плоскостей П1П2 в систему П1П4 , причем в новой системе плоскостей проекция отрезка  А4 В4 будет натуральной величиной отрезка АВ.

Условие задачи рис. 32. Алгоритм решения задачи на модели и получение эпюра из модели иллюстрируется рис. 33 – 40. Алгоритм решения задачи на эпюре иллюстрируется рис. 41 – 46.

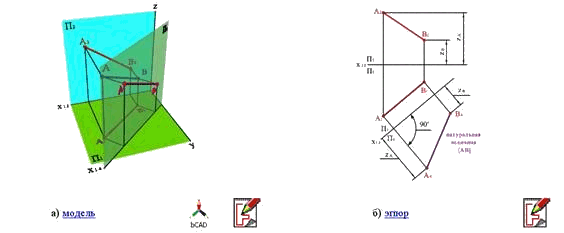

Рисунок 32. Условие задачи

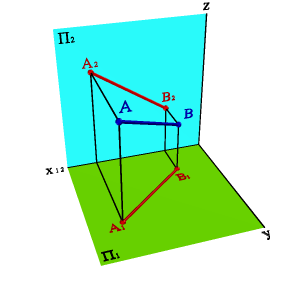

Рисунок 33. Исходные данные модели

Рисунок 34. Шаг1

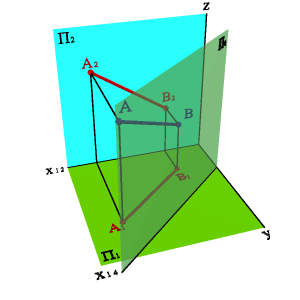

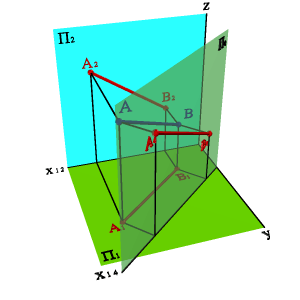

Рисунок 35. Шаг 2

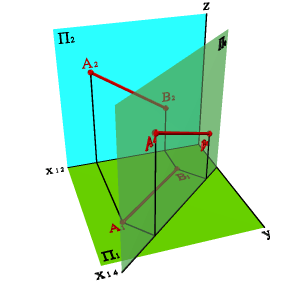

Рисунок 36. Шаг 3

Рисунок 37. Шаг 5

Рисунок 38. Шаг 6

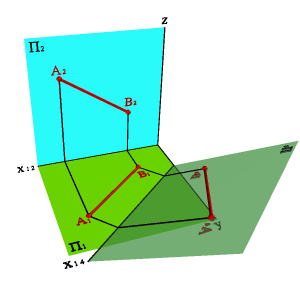

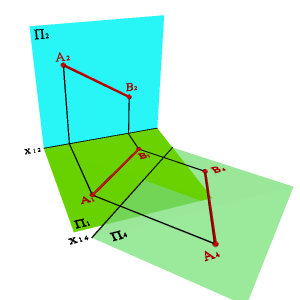

Рисунок 39. Шаг 10

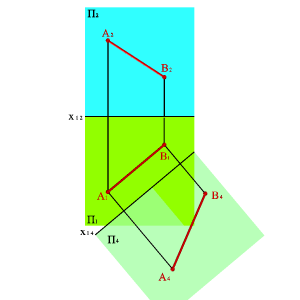

Рисунок 40.  Эпюр решения полученный из модели

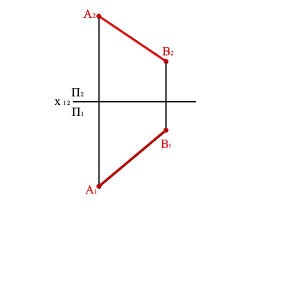

Рисунок 41.  Исходные данные эпюра

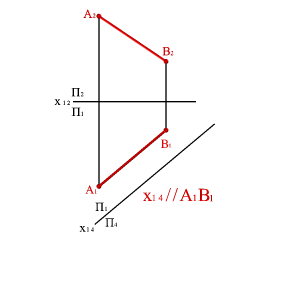

Рисунок 42. Шаг 1

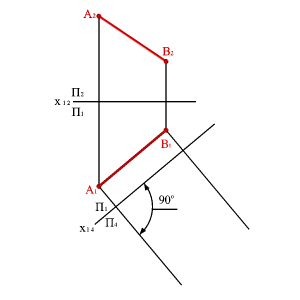

Рисунок 43.  Шаг 2

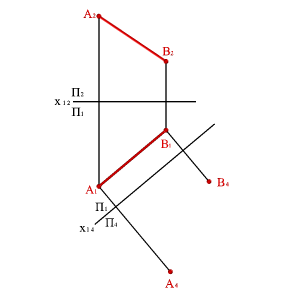

Рисунок 44.  Шаг 5

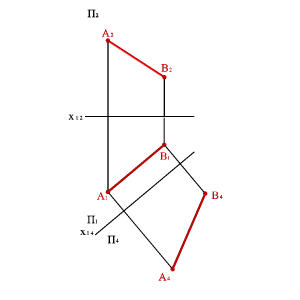

Рисунок 45. Шаг 6

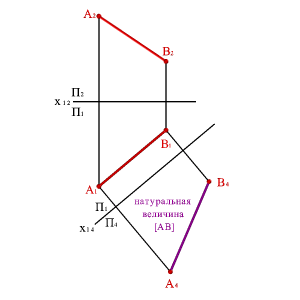

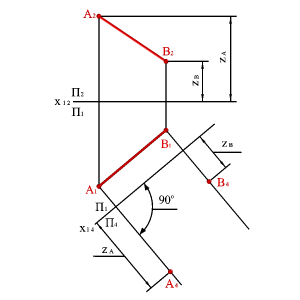

Рисунок 46.  Решение задачи на эпюре
