ПРАКТИЧЕСКАЯ РАБОТА 6

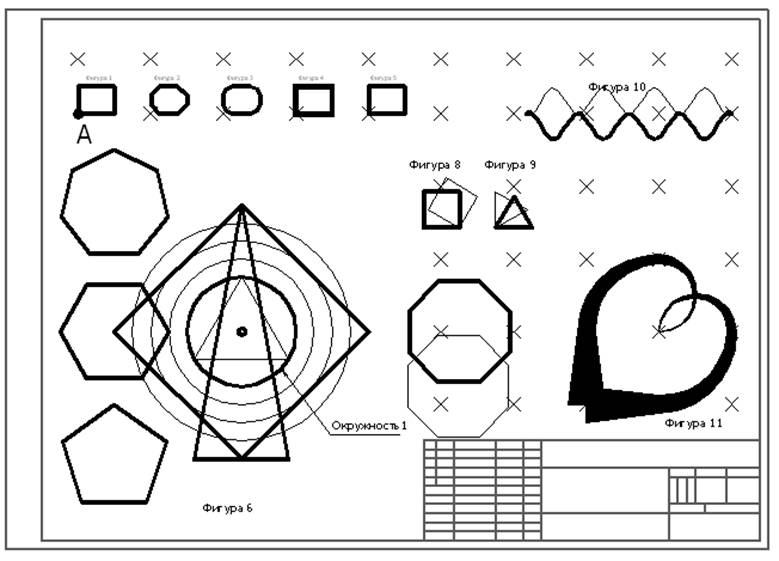

Рис. 6.1. Чертёж к практической работе 6

Тема: Редактирование ручками

1. Переименуйте файл, содержащий предыдущую лабораторную работу, присвоив ему следующий порядковый номер, затем откройте его.

2. РАСТЯГИВАНИЕ/СЖИМАНИЕ ОБЪЕКТОВ С ПОМОЩЬЮ РУЧЕК

Уменьшите радиус Окружности 1 до размера 40 мм (рис. 6.1).

Для этого щёлкните по окружности левой кнопкой мыши. Линия окружности «подсветится» и в узловых точках появятся синие маркировочные квадратики – ручки. Щёлкните по одной из них левой кнопкой мыши. При этом ручка должна поменять цвет на красный – т.е. стать активной (такие ручки называют горячими). В строке подсказки появится сообщение об активации режима редактирования ручками **STRETCH (РАСТЯНУТЬ)**. Задайте мышью направление перемещения ручки вовнутрь окружности по горизонтали или вертикали (режим ОРТО включен) (рис. 6.2) и введите с клавиатуры новый радиус окружности 40 мм. Enter.

Примечание. В процессе редактирования ручками доступны следующие режимы **Stretch (Растянуть)**, **Move (Переместить)**, **Scale (Масштаб)**, **Rotate (Поворот)**, ** Mirror (Зеркало)**. Перейти из одного режима в другой можно нажатием клавиши "Пробел".

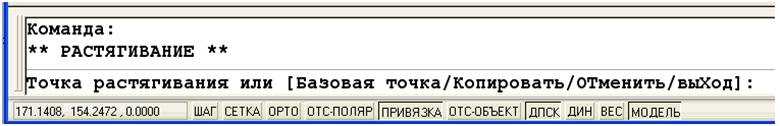

Рис 6.2. Режим Stretch (Растянуть)

Растяните треугольник вверх, так чтобы его вершина совпала с вершиной квадрата (см. рис. 6.1).

Рекомендация: при редактировании треугольника ручками используйте объектную привязку.

Растяните треугольник вниз, используя две активные ручки одновременно.

Для того чтобы активировать сразу две ручки нажмите и удерживайте клавишу Shift. Щёлкните по очереди две нижние ручки с одновременным удержанием клавиши Shift. Отпустите Shift и выберите одну из выделенных вами ручек. Затем задайте направление перемещения.

3. ПЕРЕМЕЩЕНИЕ ОБЪЕКТОВ С ПОМОЩЬЮ РУЧЕК

Переместить восьмиугольник на 40 мм вправо (см. рис. 6.1 и 6.2).

Порядок действий тот же: выбираем объект, выбираем активную ручку.

Затем нажимаем клавишу Пробел на клавиатуре до тех пор, пока в строке подсказке не появится сообщение об активации режима **MOVE (ПЕРЕМЕСТИТЬ)**. Указываем направление перемещения мышью и вводим длину перемещения с клавиатуры.

Переместитe восьмиугольник вниз на 30 мм сохранив исходный (см. рис. 6.1).

Для сохранения исходного объекта в режиме **MOVE (ПЕРЕМЕСТИТЬ)** в командной строке после двоеточия введите слово Сopy (Копия) целиком или одну букву С (анг.) или К (русс.). В строке подсказки появится сообщение об активации режима ** MOVE (multiple) **. Укажите мышью направление и введите длину перемещения с клавиатуры.

Переместите одновременно пятиугольник и семиугольник влево на 70 мм (рис. 6.1).

Подсветите обе фигуры, затем щёлкните по одной (любой) из ручек. Далее действуем как обычно.

Рис 6.3. Редактирование окружности в режиме Move (Переместить)

4. МАСШТАБИРОВАНИЕ ОБЪЕКТОВ С ПОМОЩЬЮ РУЧЕК

Уменьшите Фигуру 10 (Сплайн) в два раза (см. рис. 6.1).

Выберите Фигуру 10, активируйте самую верхнюю ручку. Установите режим **Scale (Масштаб)** в строке сообщений (пролистывайте имеющиеся режимы нажатием клавиши Пробел). Введите с клавиатуры масштабный коэффициент 0.5.

Уменьшите в два раза Фигуру 9 с помощью ручек (см. рис. 6.1).

Уменьшите с помощью ручек одновременно всю группу фигур 1, 2, 3, 4, 5 в два раза (рис. 6.4).

Для этого подсветите все фигуры, затем активируйте одну ручку (крайнюю левую).

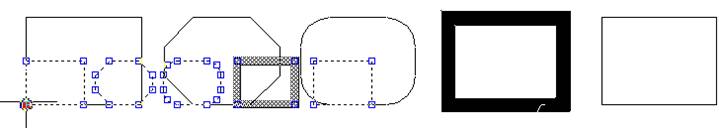

Рис. 6.4. Редактирование в режиме Scale (Масштаб)

Измените размер фигуры 8 так, чтобы сторона квадрата стала равна 42 мм.

Для этого активируйте одну из ручек, установите режим **Scale (Масштаб)**, вызовите опцию Reference (Опорный) в командной строке, Enter. Укажите щелчком мыши начало и конец любой стороны квадрата – это будет исходная длина, затем введите новую длину стороны квадрата (42).

5. ПОВОРОТ ОБЪЕКТОВ С ПОМОШЬЮ РУЧЕК

Поверните с помощью ручек Фигуру 10 относительно верхней её точки.

Поверните фигуру 8 до горизонтального положения сохранив оригинал (рис. 6.1 и 6.5).

Если начальный угол поворота объекта не известен можно использовать параметр Reference (Опорный) вводимый в командной строке после активации режима **ROTATE (ПОВОРОТ)**

Рис. 6.5. Редактирование в режиме Rotate (Поворот)

Поверните фигуру 9 на 15 градусов по часовой стрелке (см. рис. 6.1).

6. ОТРАЖЕНИЕ ОБЪЕКТОВ С ПОМОЩЬЮ РУЧЕК. Создайте с помощью ручек зеркальную копию для Фигуры 10, сохранив оригинал. Используйте опцию COPY(КОПИЯ).

Создайте с помощью ручек зеркальное отражение для Фигуры 11 (рис. 6.1 и 6.6). При указании оси отражения держите нажатой клавишу Shift.

Рис. 6.6. Редактирование в режиме Mirror (Зеркало)
