Самостоятельная работа №3

Тема: Редактирование чертежа



Описание: image001

А(350,210)

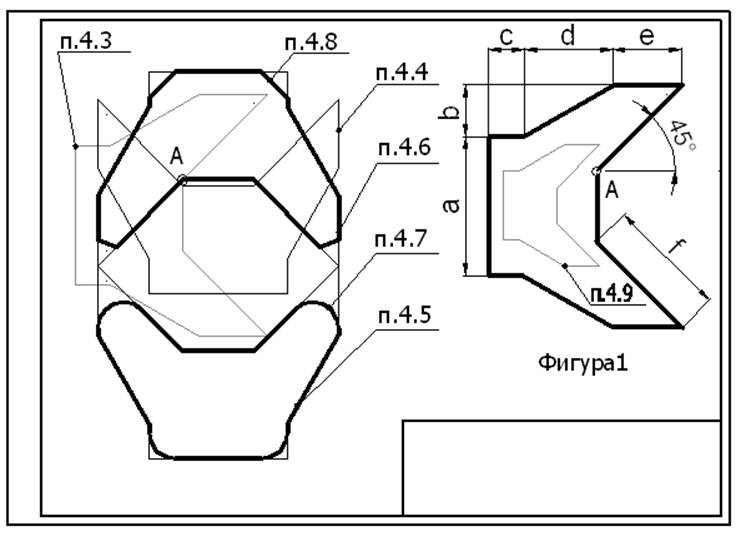

Рис. 3.1. Чертёж к практической работе 3



Таблица 3.1.

Варианты заданий

Размер,

мм

Вариант

1

2

3

4

5

6

7

8

9

10

a

80

90

100

80

85

70

75

80

85

90

b

30

20

20

25

25

30

35

30

25

25

c

20

20

30

25

20

15

25

25

20

30

d

50

45

40

45

50

55

50

50

60

50

e

40

35

30

40

35

30

35

35

20

30

f

70

80

70

65

70

65

70

65

75

75









1.                Создайте новый файл чертежа. Начертите контур формата, рамку и основную надпись. Методы выполнения чертежа можно посмотреть здесь.

2.                Начертите Фигуру 1, представленную на рис. 3.1. Начните с точки А(350,210). Размеры фигуры по вариантам представлены в табл. 3.1.



3.                Скопируйте Фигуру 1 и поместить копию на расстоянии 230 мм левее исходной Фигуры 1.

Для этого вызовите команду COPY(КОПИРОВАТЬ) кнопкой на панели инструментов Modify (Редактирование) (рис. 3.2) либо через пункт экранного меню Modify (Редактирование) – Copy (Копировать).

Описание: image004

Рис. 3.2. Копировать



Пример диалога в командной строке.

Command (Команда): _copy

Select objects (Выберите объекты): выбираем Фигуру 1 рамкой, выбранные линии будут "подсвечены"

Select objects (Выберите объекты): Enter

Specify base point or displacement, or (Укажите базовую точку ли перемещение, или) Multiple(Несколько)]: указываем базовую точку –точку А  щелчком мыши на чертеже

Specify second point of displacement (укажите новое положение базовой точки):  /указываем курсорной нитью направление в поле чертежа (убедитесь, что режим ORTO включён) и вводим расстояние 230мм с клавиатуры/  230   Enter



4.                Поверните копию Фигуры1 на угол 90° против часовой стрелки относительно точки А (см. рис. 4.2).



Поворот осуществляется с помощью команды ROTATE (Повернуть).

Вызвать её можно кнопкой на панели инструментов (рис. 3.3), либо через пункт экранного меню Modify (Редактирование) – Rotate (Повернуть).

Описание: image011

Рис. 3.3. Повернуть



Пример диалога в командной строке.

Command (Команда): _rotate

Select objects (Выберите объект): выбираем объекты рамкой

Select objects (Выберите объект):  Enter

Specify base point (Укажите базовую точку): указываем базовую точку - точку А щелчком мыши на чертеже

Specify rotation angle or [Reference] (Укажите угол поворота): 90





5.                Переместите копию Фигуры 1 вертикально вниз на расстояние 100 мм (см. рис. 3.1).

Перемещение выполняется с помощью команды MOVE(Перенос). Вызвать команду можно кнопкой (рис. 3.3), либо через пункт экранного меню Modify(Редактирование) – MOVE(Перенос).

Описание: image009

Рис. 3.3. Перенос



Пример диалога в командной строке.

Command (Команда): _move

Select objects (Выберите объект): выбираем объекты рамкой

Select objects (Выберите объект): Enter

Specify base point or displacement(Укажите базовую точку или перемещение): указываем базовую точку щелчком мыши на чертеже

Specify second point of displacement (Укажите новое положение базовой точки): в поле чертежа указываем курсорной нитью направление перемещения и вводим расстояние 100мм/ 100    Enter.



6.                Создайте зеркально расположенную копию (см. рис. 3.1).



Команда MIRROR(Зеркало) позволяет создавать копию объекта расположенную зеркально относительно  оси (любой прямой линии).

Команда может быть активирована кнопкой (рис. 3.4), либо через пункт экранного меню Modify (Редактирование) – Mirror (Зеркало).

Описание: image009

Рис. 3.4. Зеркало



Пример диалога в командной строке.

Command (Команда): _mirror

Select objects (Выберите объект): в поле чертежа выбираем объекты которые нужно отразить

Select objects (Выберите объект): Enter

Specify first point of mirror line (Укажите первую точку оси отражения): щёлкните по вершине многоугольника, на чертеже появится контрольное изображение, т.е. то, что должно получиться после выполнения команды

Specify second point of mirror line (Укажите вторую точку оси отражения): указываем вторую вершину многоугольника. Контрольное зеркальное изображение исчезнет!!!

Delete source objects (Удалять исходный объект)? [Yes(Да)/No(Нет)] <N>:  Enter



7.                Выполните четыре сопряжения радиусом 8 мм для одной из копий Фигуры 1. (см. рис. 3.1).

Сопряжение линий дугой окружности выполняется с помощью команды FILLET (Сопряжение).



Команда может быть активирована кнопкой (рис. 3.5), либо через пункт экранного меню Modify (Редактирование) – FILLET (Сопряжение).

Описание: image017

Рис. 3.5. Сопряжение

Работа с командой построения сопряжений делится на два этапа:

1.                назначение параметров и режимов;

2.                построение сопряжений.



Пример диалога в командной строке.

Этап 1

Command (Команда): _fillet

Current settings (Текущие настройки): Mode (Режим) = Trim(С обрезкой), Radius(Радиус) = 10

В этой строке сообщения указаны предыдущие значения параметров, нам нужны другие. Для смены параметров нужно ввести имя изменяемого параметра в командной строке.

Select first object or(Выберите первый объект или) [Polyline (Полилиния)/Radius (раДиус) /Trim(Обрезка)]: Для изменения значения радиуса сопряжения введите с клавиатуры букву R если AutoCAD на английском языке или букву Д если на русском.

Specify fillet radius(Укажите радиус сопряжения) <…>: 8

Этап 2

Повторно активируем команду FILLET (Сопряжение).

Command (Команда): _fillet

В строке сообщений появится следующая информация:

Current settings (Текущие настройки): Mode(Режим) = TRIM(С ОБРЕЗКОЙ), Radius(Радиус) = 8.0000

Select first object or(Выберите первый объект или): укажите щелчком мыши первую из двух сопрягаемых линий.

Select second object (Выберите второй объект): укажите щелчком мыши вторую сопрягаемую линию.



8.                Выполните 4 фаски для верхней фигуры. Размеры катетов 7 мм (рис. 3.1).



Команда может быть активирована кнопкой Modify (Редактирование) (рис. 3.6.), либо через пункт экранного меню Modify (Редактирование) – CHAMFER (Фаска).

Описание: image016

Рис. 3.6. Фаска

Работа с командой построения фасок делится на два этапа:

1.                выбор параметров и режимов;

2.                построение фасок.



Порядок действий  аналогичен п. 4.7. Только вместо радиуса сопряжения указываем длину катетов Dist1 (Длина1) и Dist2 (Длина2) равную 7 мм.



Пример диалога в командной строке.

Command (Команда): _chamfer

(TRIM mode) Режим с обрезкой. Current chamfer(Текущие параметры фасок) Dist1 (Длина1)= …,   Dist2(Длина2) = …

Этап 1

Select first line or (Выберите первую линию или) [Polyline(Полилиния)/Distance(Длина)/Angle(Угол)/Trim(Обрезка)/Method(Способ)]: для изменения длины катетов фаски введите букву D (Д) в командной строке. Enter

Specify first chamfer distance(Укажите первый катет) <…>:7  Enter

Specify next chamfer distance(Укажите второй катет) <…>:7  Enter

Этап 2

Повторно активируйте команду CHAMFER (Фаска).

Выполните построение фасок.

Select objects (Выберите объект): указываем первую из двух линий

Select objects (Выберите объект): указываем вторую из двух линий



9.                Уменьшите исходную Фигуру 1 в два раза (рис. 3.1).



Команда SCALE (МАСШТАБ) применяется для пропорционального изменения размеров всего чертежа или отдельных объектов. В зависимости от масштабного коэффициента объекты увеличиваются (масштабный коэффициент больше единицы) или уменьшаются (масштабный коэффициент меньше единицы).

Команда может быть активирована кнопкой (рис. 3.7), либо через пункт экранного меню Modify (Редактирование) – SCALE (МАСШТАБ).



Описание: image014

Рис. 3.7. Масштаб

Пример диалога в командной строке.

Command (Команда): _scale

Select objects (Выберите объект): выбираем рамкой Фигуру1

Select objects (Выберите объект): Enter

Specify base point (Укажите базовую точку): указываем щелчком мыши базовую точку – любую точку чертежа

Specify scale factor or (Укажите масштабный коэффициент) [Reference]: 0.5     Enter.



10.           Предъявите файл чертежа преподавателю для проверки.



.
